一、功能简介
在电力系统中，温度是表征一次设备运行是否正常的一个重要参数。尤其是一次设备的连接部位，由于设备制造的原因、设备受环境污染、设备长期运行、严重超载运行、触点氧化、电弧冲击等原因造成接触电阻增大，因此在电能传输时往往会在电缆连接处产生发热现象，而且，发热问题是一个不断累积的过程，如果不加以控制，发热程度会不断加剧，并对绝缘件的性能及设备寿命产生很大的影响。
近年来，由于各种设备对电力的大力需求，并有逐年增加的趋势，使原来的电路接线方式在施工时带来许多困难。当要变更配电系统时，要使其变简单一些几乎是不可能的。所以，母线槽的走线方案应势而起。由于母线槽上有多个连接头、插接头及插接箱。带来方便的同时，也存在发热隐患。为解决母线槽上连接处的发热问题，我司专门开发了针对母线槽测温的在线监测系统。
采用该监测系统可以达到如下的目的：
1. 实现全天24小时不间断在线监测，监测数据一越限即报警，制定科学检查和检修计划；
2. 提高管理效率，节约企业成本；
3. 避免危险区域人工巡检的困难和危险；
4. 实施预警报警系统，提前发现事故征兆，预防事故发生；
5. 对各节点温度数据进行存储，以便随时查看及后期分析等。
二、应用领域
各种母线槽、低压母线电缆等电气设备的温度在线监测。

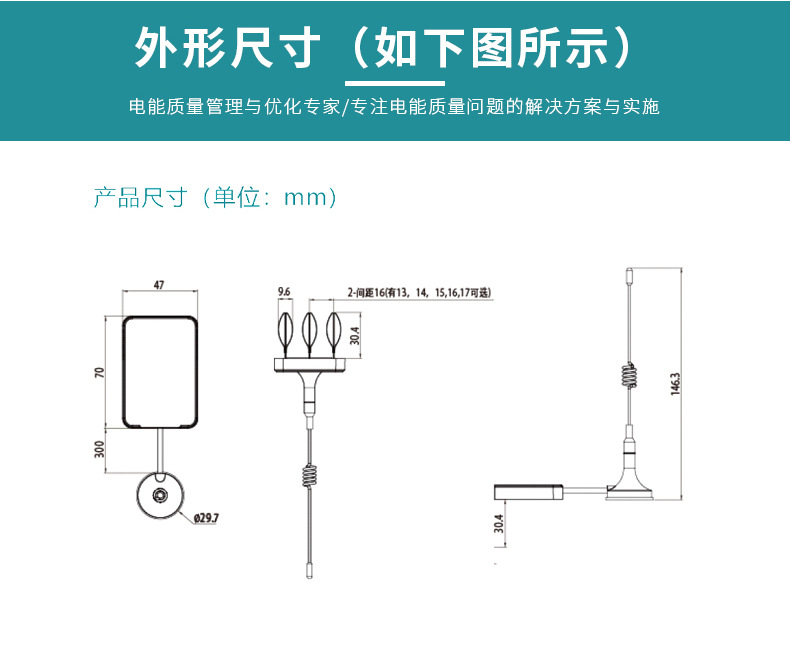

三、设备外观
四、产品特点
Ø 数据无线发送；
Ø 免去人工巡检；
Ø 抗干扰性强；
Ø 两种供电方式可选；
Ø 支持无线自组网；
Ø 红外测温（非接触式），安全性高；

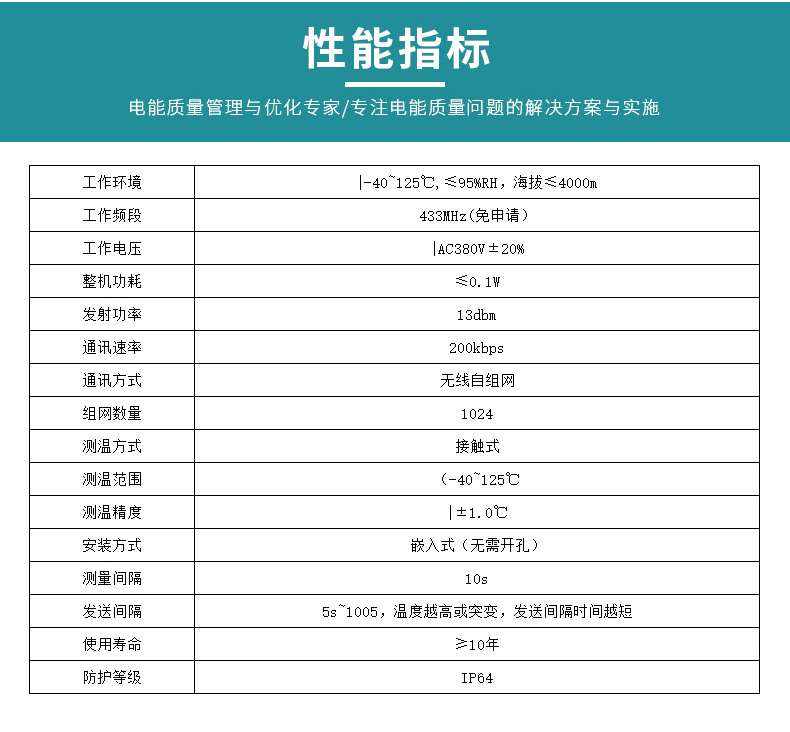

五、技术参数
交流220V版本（选配） | 电池版本（选配） | ||
供电电压 | AC220V±20%，50Hz | 3.6V LS14500锂电池， | |
工作功率 | ≤0.3W | ||
工作环境 | -20～85℃，≤95%RH | ||
测温方式 | 红外（非接触式） | ||
测温距离 | 10-20mm最佳 | ||
测温范围 | -20～+150℃ | ||
测温相数 | 标配1相，选配3相（发最高温度) | ||
母排间距 | 13~17mm（选配3相，订货前需要确认） | ||
测量精度 | ±2.0℃ | ||
分辨率 | 0.1℃ | ||
测量间隔 | 30秒 | ||
发送间隔 | 180秒，温度上升2℃立即发包 | 180秒 | |
工作频段 | 470MHz | ||
通信协议 | 符合输变电设备物联网微功率无线网通信协议 Q/GDW 12020—2019 | ||
通信距离 | ≤300m（空旷） | ||
自组网 | 支持 | 不支持 | |
防护等级 | IP50 | ||
阻燃等级 | V0 | ||
使用寿命 | 2-5年 | ||
电池寿命 | — | 2年 | |
