电缆沟温度监测技术方案

时间:2022-04-01 16:08 点击次数:


1.系统概述

       随着国民经济的高速发展,各行各业对电力的需求量越来越大,自动化水平相应提高,电缆用量越来越多。由于电线长度增加,其火灾事故的发生几率也相应增加。目前在建和运行中供电系统大多仍采用易燃电缆,因此,电缆防火问题尤为突出。

       根据电力事故分析,电缆故障引起的火灾将导致大面积电缆烧损,造成被迫停机,短时间内无法恢复生产,造成重大经济损失。通过事故的分析,引起电线沟内火灾发生的直接原因是电缆中间头制作质量不良、压接头不紧、接触电阻过大,长期运行所造成的电缆头过热烧穿绝缘、最后导致电缆沟内火灾的发生。针对以上分析我们设计了这套传输电缆温度在线监测系统。

       采用该监测系统可以达到如下的目的:

1)实现全天24小时不间断在线监测,监测数据一越限即报警(声光报警),制定科学检查,检修计划;

2)提供管理效率,节约企业成本;

3)避免危险区域人工巡检的困难和危险;

4)实施预警报警系统,提前发现事故征兆,预防事故发生;

5)对各节点温度数据经行存储,以便随时查看及后期分析等。


2.系统构成

       地下电缆温度监测系统通过温度传感器获取线路和接头的温度信息,实现数据采集、数据存储、温度信息标准、温度信息展示、系统报警、对比分析、统计报表、短信提醒等功能。平台提供对原始采集数据信息的查询,并通过计算形成年、月、日的各种报表。

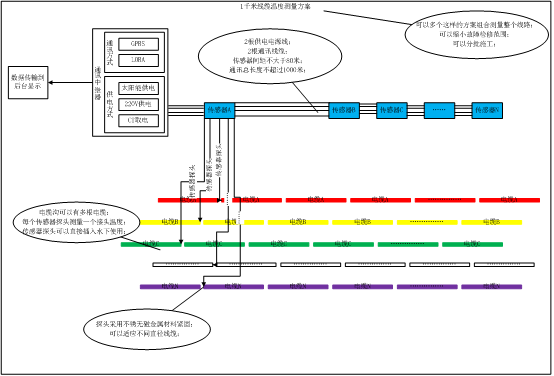

2.1 系统示意图

电缆沟温度监测技术方案(图1)

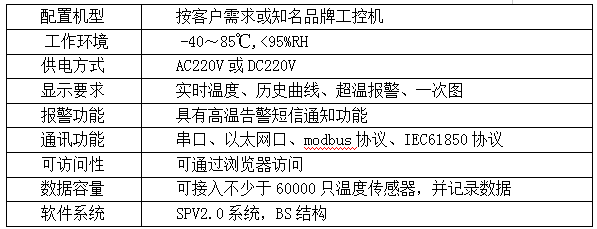

2.2 监控中心

系统监测集控中心设置在变电站主控室内,监测集控中心配置有后台及在线监测系统软件,监控后台可实时监测各设备的运行情况,并可作为设备管理的科学有效依据。

2.3 通讯方案

传感器与温度接收终端采用RS485通讯,将温度数据汇总到温度接收终端上;温度接收终端与集控中心之间采用RS485、GPRS、光纤或网络等方式进行数据传输,监测系统采用开放、快速、准确、可靠的冗余式网络,确保系统运行的质量和可靠性。

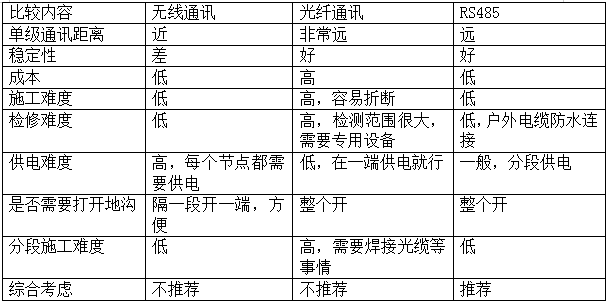

2.4 通讯方式比较

电缆沟温度监测技术方案(图2)

3系统监测方案

3.1 测温传感器

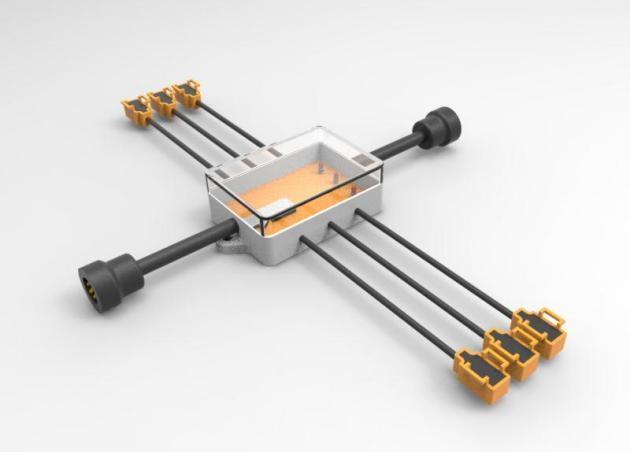

地下电缆温度传感器采用捆绑式安装, 每个传感器最多可以测量十二个温度节点,把传感器安装线缆接头外部(绝缘层外部测到的温度比实际温度低),无需停电,工程量小一些。实时监测电缆搭接头等易发热部位,并通过RS485实现信号上传。

电缆沟温度监测技术方案(图3)

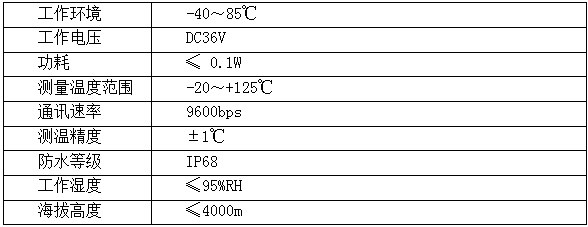

电缆测温传感器主要技术参数

电缆沟温度监测技术方案(图4)

3.2温度接收显示装置

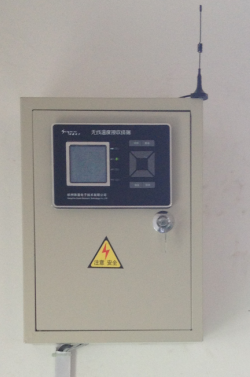

温度接收装置ZWMTA安装在配电箱内,壁挂式安装在配电室墙上。

电缆沟温度监测技术方案(图5)

机柜式安装需考虑的几个施工内容

A.机柜的安装底座的建立(土建)

B.机柜线缆槽的建立(土建)

4后台系统功能

4.1 主要功能

电缆沟温度监测技术方案(图6)

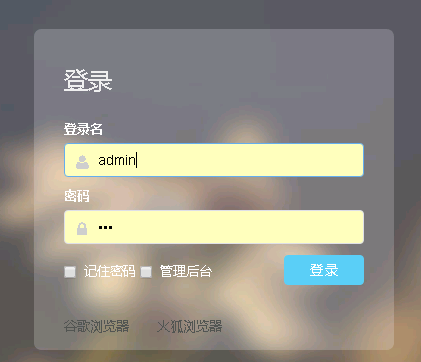

a)登录

电缆沟温度监测技术方案(图7)

超级用户名称:xxxxx  初始密码:xxx

普通用户名称:xxxxx   初始密码:xxx

 (正常情况下使用普通账户即可)

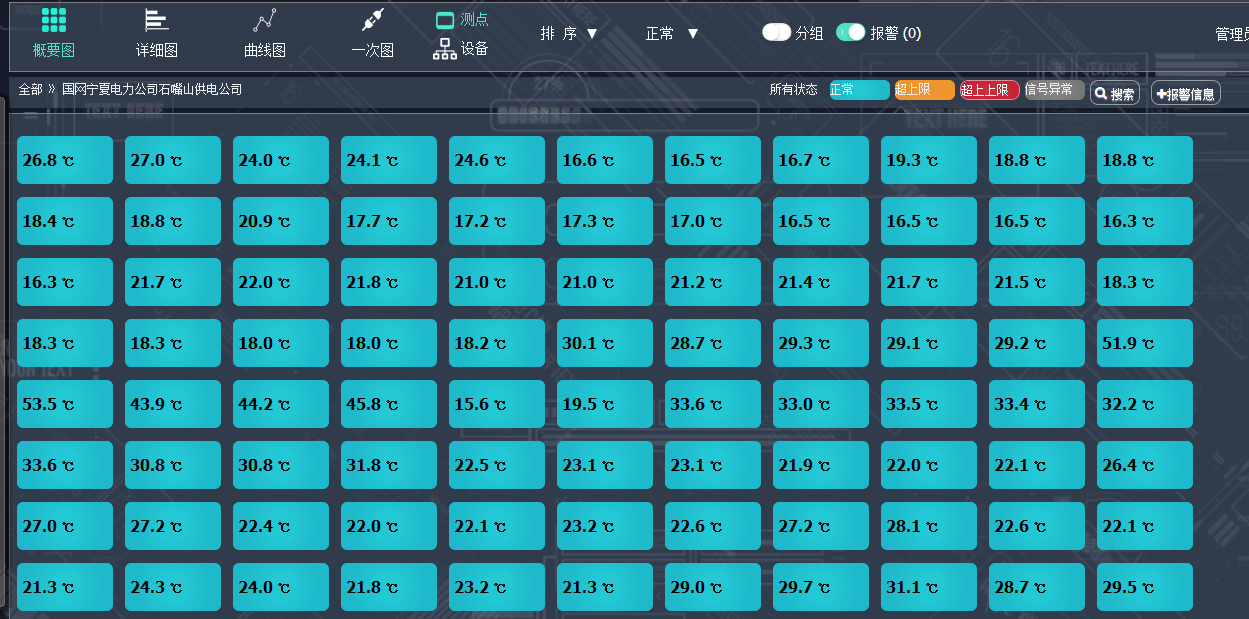

b)概要图

点击电缆沟温度监测技术方案(图8)显示各个温度节点的概要信息

电缆沟温度监测技术方案(图9)

此界面可以全面观察节点是否超温故障

c)详细图

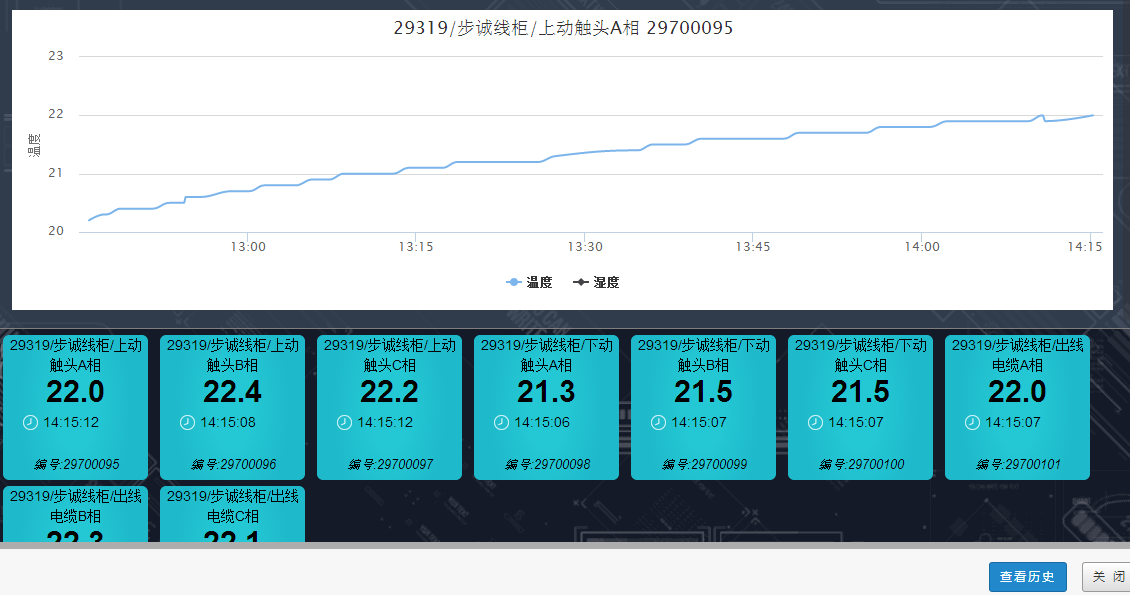

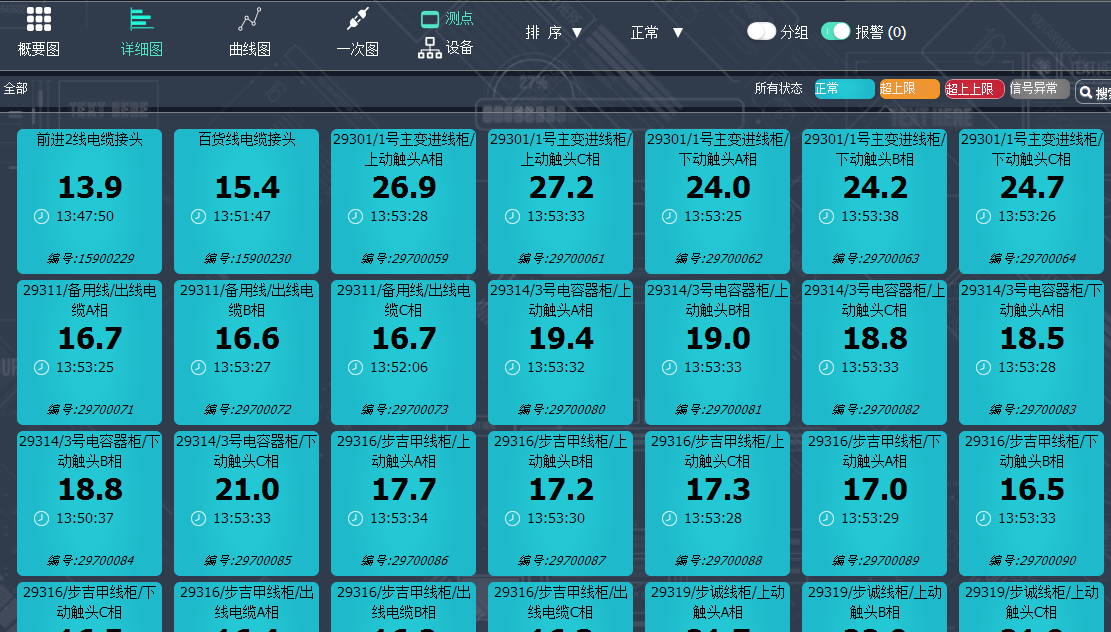

点击电缆沟温度监测技术方案(图10)显示各个温度节点详细信息

电缆沟温度监测技术方案(图11)

电缆沟温度监测技术方案(图12)

节点名称:便于用户记忆定位的节点标识。

当前温度:最后一次取得的温度。

时间节点:最后一次采集到温度的时间。

节点编号:温度传感器出厂唯一标识。


d)曲线图

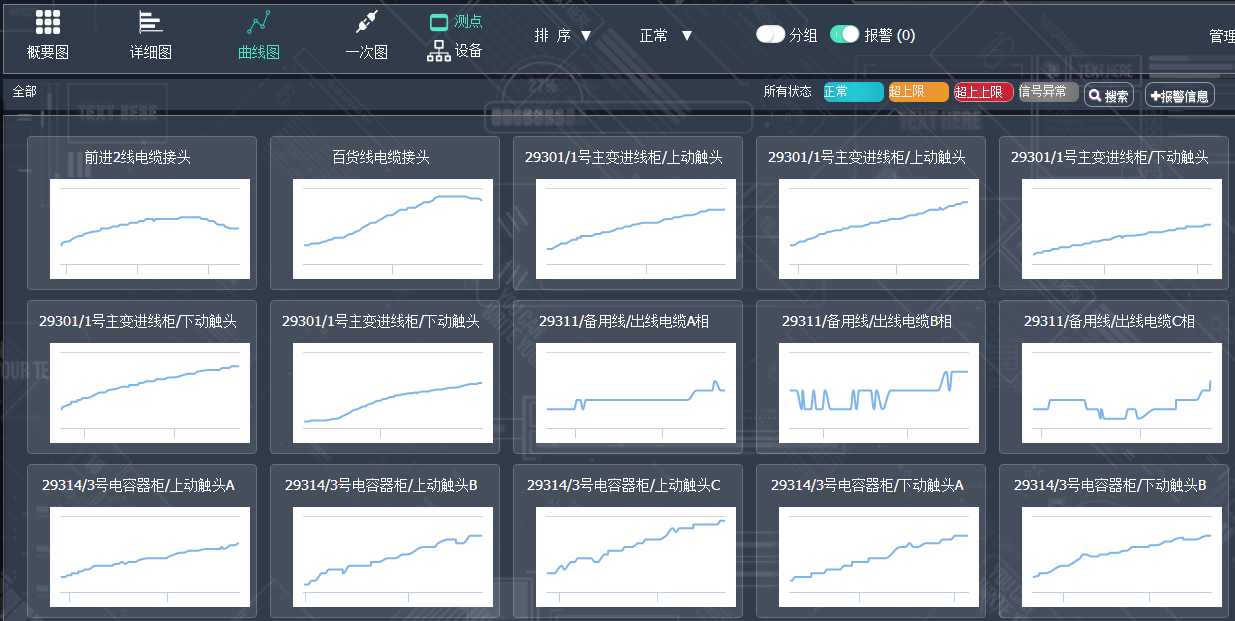

点击电缆沟温度监测技术方案(图13)显示各个温度节点12小时曲线信息

电缆沟温度监测技术方案(图14)

e)一次图

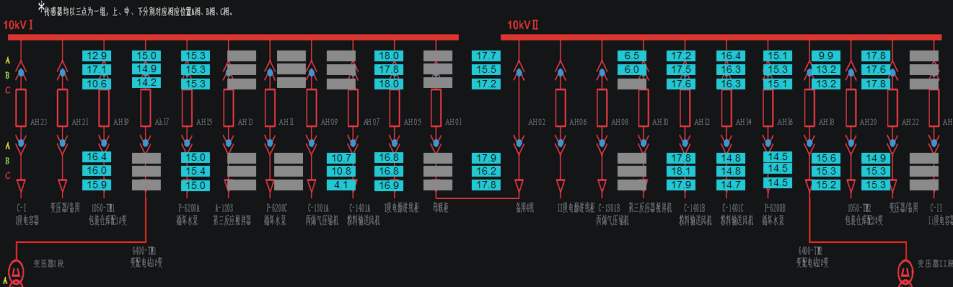

点击电缆沟温度监测技术方案(图15)显示高压室一次图及无线测温节点位置及温度值

电缆沟温度监测技术方案(图16)

f)历史数据查询

单击概要图中的电缆沟温度监测技术方案(图17)或者详细图中的电缆沟温度监测技术方案(图18)图标可显示该组柜子详细的传感器温度信息和曲线

电缆沟温度监测技术方案(图19)

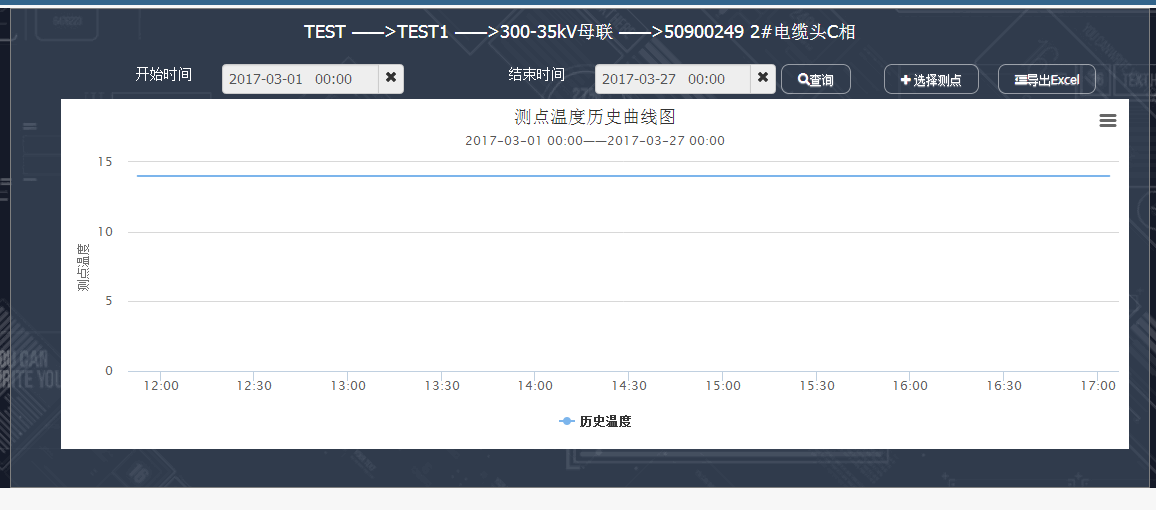

点击电缆沟温度监测技术方案(图20)可选择起始日期到结束日期查看该节点的温度曲线

电缆沟温度监测技术方案(图21)

5项目施工方

5.1无线温度传感器安装方案

5.1.1通过对工程实际情况的了解,确定传感器安装主要安装地下电缆的搭接头位置。

5.1.2传感器安装采用捆绑式,把传感器安装线缆接头外部(绝缘层外部测到的温度比实际温度低),无需停电,工程量小一些。实时监测电缆搭接头等易发热部位,并通过RS485实现信号上传。

5.1.3严格保证传感器安装后的电气间隙不低于对应电压等级的最低安全间隙。

5.2无线接收终端安装方案

5.2.1无线接收终端电源参数

供电方式AC220V或DC220V

整机功耗<8W

无线接收终端安装方式(安装方式根据客户需求及实际施工环境灵活定制)

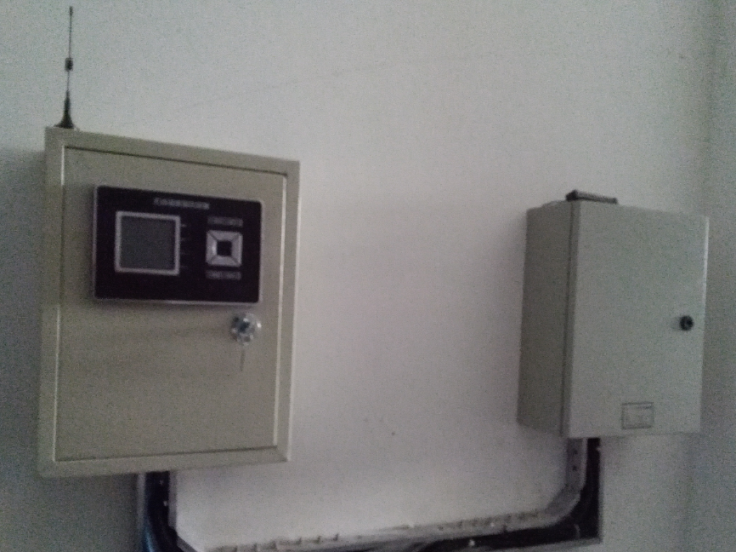

5.2.2接收设备安装方式:壁挂式

电缆沟温度监测技术方案(图22)

5.3通信布线结构及方案

5.3.1用户提供现场电缆所在空间的平面图,同时需要提供无线温度接收终端、站端系统和地下电缆所在空间之间的平面图,方便施工人员制定方案。

5.3.2测温节点至温度接收终端之间的通信采用RS485通信;无线接收终端至后台之间的通信采用RS485、光纤、GPRS等通信方式,将温度数据发送到后台服务器。

5.3.3后台服务器可单独布置。(具体通信协议可根据客户需求及工程环境确定)

5.4设备配置说明

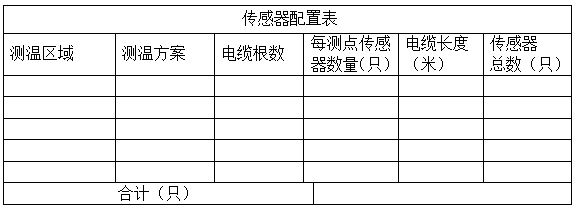

5.4.1传感器配置

电缆沟温度监测技术方案(图23)

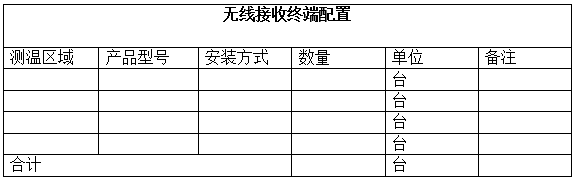

5.4.2无线接收终端配置

电缆沟温度监测技术方案(图24)

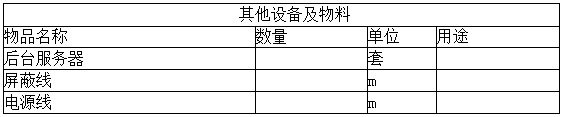

5.4.3其他设备及物流配置

电缆沟温度监测技术方案(图25)

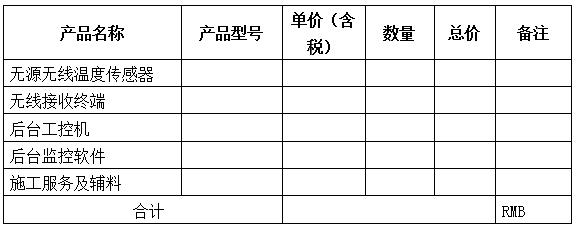

5.4.4设备汇总及报价

电缆沟温度监测技术方案(图26)


6售后服务承诺


6.1安装准备

用户购买我公司的产品后,请在下列条件满足的情况下,请提前一周通知我公司售后服务部门:

6.1.1基础设施建设完工、开关柜固定就位、母排、进出线安装完毕/具备AC220V/DC220V电源。

6.1.2需要后台的用户,必须提供现场的平面图,包括开关柜布局、监控室与开关柜之间平面图,我们会根据这些资料准备现场所需的安装材料,譬如通讯电缆、光缆已经其他辅料。

6.1.3现场具备布线的条件,如RS485线光缆的走线槽、穿线孔等。

6.2 施工服务

6.2.1施工计划

施工前明确安装进度时间,一般安装时间为2至5个工作日,如有后台调试则需与客户协商施工进度及时间;如施工安装由第三方负责,则我公司有义务负责培训第三方工程服务人员。

6.2.2现场安全

我们的技术人员都经过专业培训,具备丰富的现场作业经验。尽管如此,还需请用户为我们提供1-2名现场服务人员,以保证施工安全和调试顺利。

6.2.3用户培训

我们在安装调试完成后,会把整个系统交付给用户,请及时给我们的服务进行验收和评价,同时我们会安排专门的用户培训,指导用户操作我们的后台、进行简单的配置和维护。
