一、产品特点

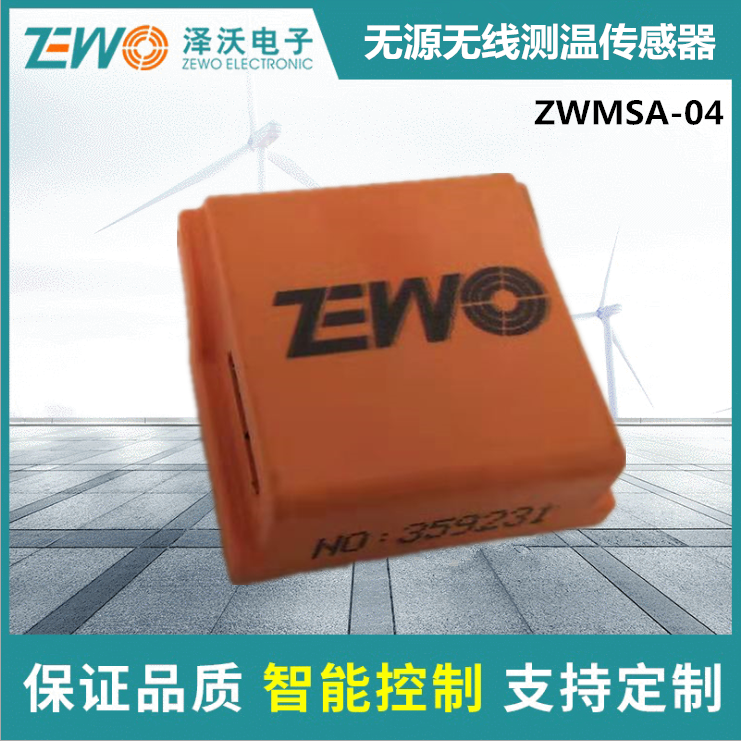

我公司针对电气设备接点部位由于材料老化、接触不良、电流过载等因素引起的温升过高，且不宜探测的故障隐患，开发了能够在高电磁场、大电流、以及在高温下长期稳定工作的无源无线温度传感器ZWMSA-04。
二、产品简介
该产品采用超低功耗设计、微电磁能量收集技术，无需电池、射频通讯、CRC校验等技术，具有绿色环保、免维护、电气隔离彻底、安装方便、抗干扰能力强、工作可靠、体积小巧等特点，能很好的解决高电压状态下的温度测量问题。实时将采集到的温度通过射频通讯，传输到监控终端上，实现不间断的、准确的测量。
三、应用领域
各种高低压开关柜触头及接点、刀闸开关、高压电缆中间头、干式变压器、低压大电流柜等电气设备的温度在线监测。
四、技术参数
工作环境 | -40～85℃,≤95%RH |
工作频段 | 433MHz（免申请） |
发射功率 | 10dbm |
通讯速率 | 10kbps |
传输距离 | ≥500m（无遮挡） |
测温方式 | 接触式 |
测温范围 | -45～+125℃ |
测量精度 | ±1.0℃ |
供电方式 | 电磁能收集（母线电流≥5A） |
测量间隔 | 10秒 |
发送间隔 | 40秒～180秒，温度越高或突变，发送间隔时间越短 |
防护等级 | IP68 |
阻燃等级 | V0 |
使用寿命 | ≥10年 |
外形尺寸 | 23×23×9.9mm |
五、硬件安装
1、外形尺寸（单位：mm）：

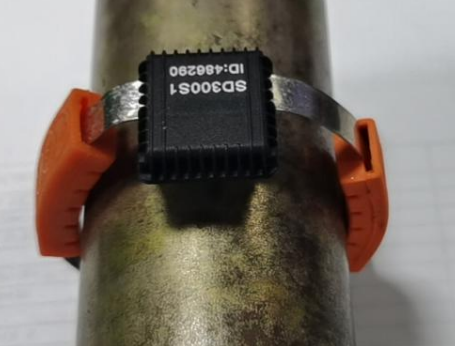

2、安装方式
⑴母排安装方式：
⑵出线安装方式：
⑶静触头安装方式：
⑷动触头安装方式：
六、附件
（1）安装材料：450x8x0.5mm 合金带
七、传感器安装位置和安装步骤（传感器外形尺寸：22.96×23×9.9mm）
- 断路器侧安装位置可行性确认
可安装的位置有：
- 动触头环：在考虑安装在断路器动触头上前，需做如下确认。
- 确定传感器安装后是否对触头进出触头盒是否有影响，若在现场，可通过在上触头环上试装传感器，将断路器推入柜内，在触头环进入触头盒时停止断路器的推入操作，此时可在柜外用肉眼观察传感器与触头盒内臂的缝隙是否满足约4mm以上。
- 具体需满足条件：（触头盒最小内径-触头环外径）/2≥16mm。
- 动触头位置安装效果图
- 动触头臂部：在考虑安装在触臂前，需做如下确认。
- 传感器安装后是否符合对应电压等级的爬电距离要求。
- 传感器安装后是否对触头环的活动有影响，如是否有抵触。
- 传感器感温界面是否能有效反应触头处温度，如感温界面是否与发热部位充分接触、感温点是否在满足条件的情况下尽量靠近发热源。
- 触头臂安装示意图
开关柜侧安装位置可行性确认
可安装的位置有：
- 静触头位置：针对ZWMSA-04的结构特点，传感器可适应大部分高压开关柜静触头位置的安装；安装前需做如下确认。
- 静触头长度≥（40mm+动静触头咬合长度+4mm）。
- 传感器安装在静触头位置，需尽量安装在触头底部。
- 静触头安装位置效果图
- 安装过程中需要记录的数据
- 每个传感器均有一唯一编码（项目号+编号），在安装过程中，需记录好编码与安装位置对应关系（填写：《无线温度传感器安装记录表》）。
- 通过安装记录表先分配好每个编号所对应的安装位置，再根据该分配表进行安装。原则是保证记录表上信息的可靠性。
- 被测温设备规格型号：开关柜规型号格、设备厂家、断路器规格型号。
- 被测设备名称信息：开关柜名称、断路器编号

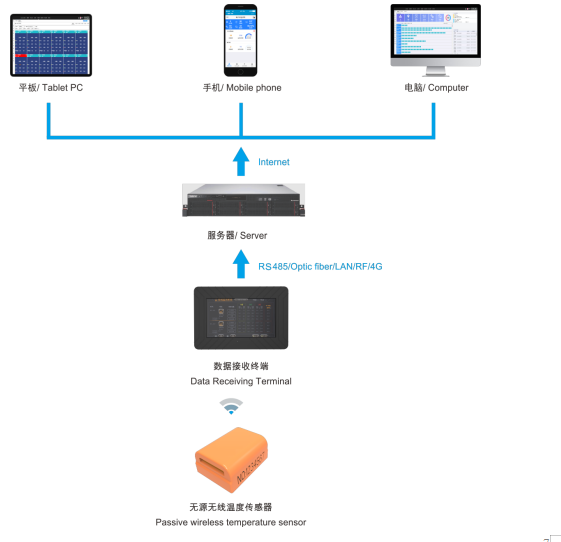

八、系统拓扑图
