ZWMSA-25 机电旋转设备无线智能监测装置 / 无线电机温振传感器_无线测温系列产品

一、系统概述。

电机、风机、泵类等旋转设备的运行状态的监测是设备管理工作的关键。为此，泽沃电子采用物联网技术、嵌入式技术、振动传感技术、温度传感技术、低功耗技术等研发了智能化的旋转设备状态检测系统，

系统由传感器、采集仪和监控软件系统、手机APP四个部分组成。系统通过实时检测设备的温度和振动，实时监视旋转设备运行状态，协助设备管理人员掌握设备运行数据，及时发现隐患和故障，实现预短性维修，从而帮助企业全面提升设备的管理水平。

二、系统架构。

系统由传感器、采集仪、监控系统和手机APP四部分组成。

机电旋转设备无线智能监测装置(图1)

三、应用场景。

煤矿、化工、冶金、发电、建材、汽车、机械制造、军工和科研教学等诸多领域的电机、减速机风机、发电机、空压机、离心机、水泵等旋转设备振动和温度的在线测量。

四、智能传感器技术性能及选型

１、ZWMSA系列振动传感器

型号项目	ZWMSA-25W3D	ZWMSA-25W3TD
功能描述	无线三轴振动	无线三轴温振
振动测量范围(mm/s)	0-50	0-50
振动测量精度	±1.5％	±1.5％
振动测量方向	三轴	三轴
频率范围(Hz)	10-1600	10-1600
温度测量范围(℃)	-40-150	-40-150
温度测量精度(℃)	±0.5	±0.5
信号输出	无线	无线
无线类型	F/蓝牙/NB/4G	F/蓝牙/NB/4G
传输距离	L:5km 蓝牙100m NB和4g:不限	L:5km 蓝牙100m NB和4g:不限
检测周期	30min	30min
发送条件	30min	30min
信号强度	5dbm	5dbm
供电方式	电池	电池
供电电压	3.6V	3.6V
电池容量(mAH)	9000	9000
电池寿命(月)	24	24
防护等级	IP67	IP67
外形尺寸(mm)	∮40mm×70mm	∮40mm×70mm
安装方式	螺栓或磁吸	螺栓或磁吸

五、产品尺寸

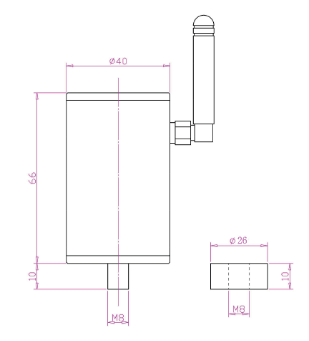

1：外置天线

外径：∮40mm

高度：76mm=66mm(壳体)+10mm(螺柱或磁体)

机电旋转设备无线智能监测装置(图2) 机电旋转设备无线智能监测装置(图3)

2：内置天线

外径：∮43mm

高度：92mm=82mm(壳体)+10mm(螺柱或磁体)

机电旋转设备无线智能监测装置(图4)

五、产品安装

１、从包装箱中取出传感器，

无线的：连接天线并拧紧，将传感器的天线朝上。

有线的：将电源和通讯线正确连接。

２、读取标识：

无线的：读取传感器ID号标识，每一个传感器都有一个唯一的ID号.

485的：通讯485通讯读取设备地址。

３、配置：

无线的：将ID号配置到智能无线采集仪中。

485的：将设备地址配置到监控系统。

４、将传感器固定在需要测量的位置。

磁吸的：将传感器直接吸附在设备的振动测量位置。

螺栓的：将传感器底部的∮８×10mm的螺栓拧紧在设备的振动测量位置。

六、引用标准

GB/T 29531-2013《泵的振动测量与评价方法》

GB 4832-1984《大电机振动测定方法》

GB/T 10068.2-1988《旋转电机振动测定方法及限值振动限值》

GB14711-93《中小型旋转电机安全通用要求》

GB/T 33904-2017《工业物联网仪表服务协议》

GB/T 34072-2017《物联网温度变送器规范》

七、其它

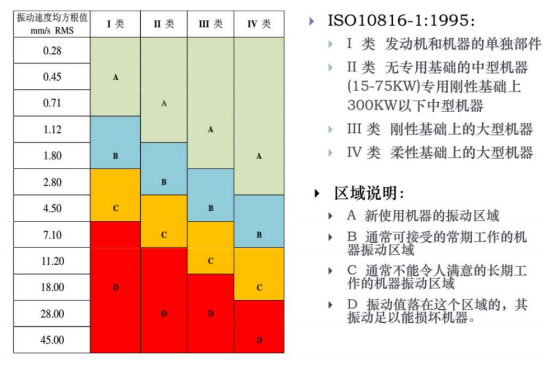

1、在10～1000Hz的频段内，振动速度均方根值相同的振动，被认为具有相同的烈度，为使不同的旋转机械使用同一烈度标准进行评定，本标准根据机器的尺寸及功能（振动体质量、尺寸、机械的输出功率等）、机器——支承系统的刚性等将旋转机械分为如下4类

机电旋转设备无线智能监测装置(图5)

标准：GB3215-82

4.4.1 泵工作期间，轴承最高温度不超过80

标准：JB/T5294-91

3.2.9.2 轴承温升不得超过环境温度40，最高温度不得超过80

常用振动 - 烈度对照表(um -- mm/s)

频率Hz	20um	40um	60um	80um	100um	120um	140um	160um	180um	200um
10	0.44	0.88	1.33	1.77	2.22	2.66	3.11	3.55	4.00	4.44
20	0.88	1.77	2.66	3.55	4.44	5.33	6.22	7.10	7.99	8.88
30	1.33	2.66	3.99	5.33	6.66	7.99	9.32	10.66	11.99	13.32
40	1.77	3.55	5.33	7.10	8.88	10.66	12.43	14.21	15.98	17.76
50	2.22	4.44	6.66	8.88	11.10	13.32	15.54	17.76	19.98	22.20
60	2.66	5.33	7.99	10.65	13.32	15.98	18.64	21.31	23.98	26.64
70	3.11	6.22	9.32	12.43	15.52	18.65	21.76	24.86	27.97	31.08
80	3.55	7.10	10.66	14.21	17.76	21.31	24.86	28.42	31.97	35.52
90	3.99	7.99	11.98	15.98	19.98	23.97	27.97	31.97	35.96	39.96
100	4.44	8.88	13.32	17.76	22.20	26.64	31.08	35.52	39.96	44.40
120	5.33	10.66	15.98	21.31	26.64	31.97	37.29	42.62	47.95	53.28
140	6.21	12.43	18.64	24.86	31.08	37.29	43.51	49.72	55.94	62.16
160	7.10	14.20	21.31	28.41	35.52	42.62	49.72	56.83	63.93	71.04
180	7.99	15.98	23.97	31.96	39.96	47.95	55.94	63.96	71.92	79.92

烈度 -- 振动对照表 (mm/s -- um)

频率Hz	2mm/s	4mm/s	6mm/s	8mm/s	10mm/s	12mm/s	14mm/s	16mm/s	18mm/s	20mm/s
10	90	180	270	360	450	540	630	720	810	900
20	45	90	135	180	225	270	315	360	405	450
30	30	60	90	120	150	180	210	240	270	300
40	23	45	68	90	113	135	158	180	203	225
50	18	36	54	72	90	108	126	144	162	180
60	15	30	45	60	75	90	105	120	135	150
70	13	26	39	51	64	77	90	103	116	129
80	11	23	34	45	56	68	79	90	101	113
90	10	20	30	40	50	60	70	80	90	100
100	9	18	27	36	45	54	63	72	81	90
120	8	15	23	30	38	45	53	60	68	75
140	6	13	19	26	32	39	45	52	58	65
160	6	11	17	23	28	34	40	45	51	57
180	5	10	15	20	25	30	35	40	45	50
